圆形管道离心风机

产品分类

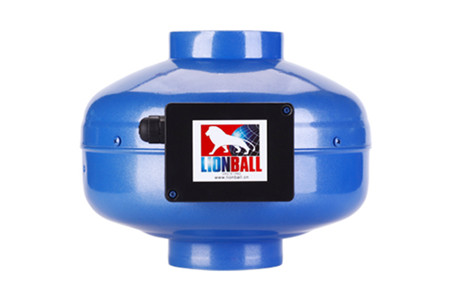

　　狮球公司研发生产的CDF系列圆形管道离心风机共有7种不同机型，分别对应100mm、125mm、150mm、160mm、200mm、250mm和315mm的出风口直径。根据风机外壳的材质，可分為两种类型：一种是采用PP或PA材料的高性能塑壳管道风机，另一种是采用锌镀钢板的铁壳管道风机。这两种材质的风机各自具有独特的优势，能够满足不同应用场景的需求，确保高效、稳定的运行性能。

结构特点

　　圆形管道离心风机是一种高效率，低噪声离心风机，它主要由鼓形壳體、过载热保护外转子電机、高效离心叶轮等部件组成，具有體积小、重量轻、噪音低、效率高、安装简便等优点。

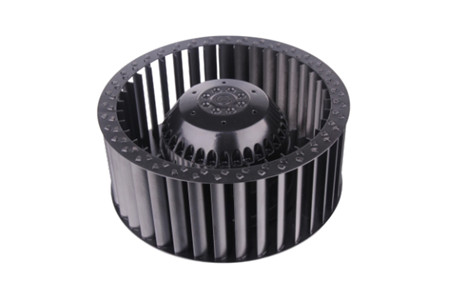

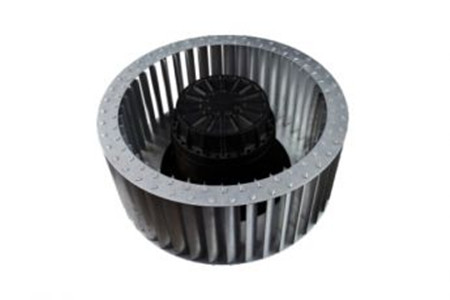

　　1. 叶轮由多个后倾式圆弧形铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静动平衡校验，运行平稳可靠，具有良好的空气动力性能。

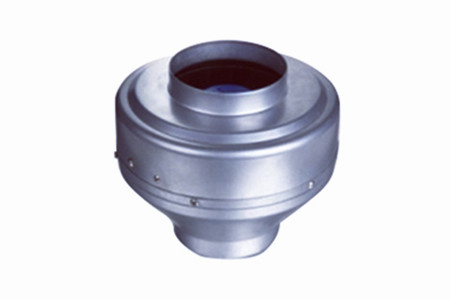

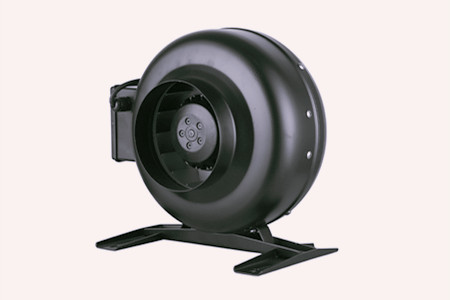

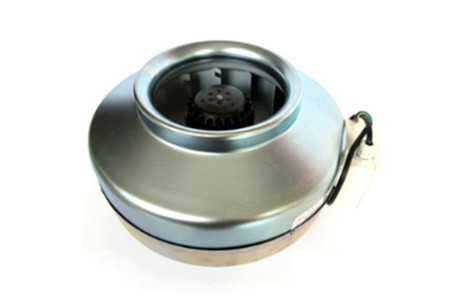

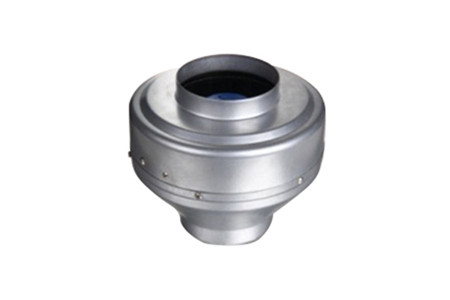

　　2. 铁壳管道风机壳體采用镀锌钢板或不锈钢板，经机械化模具加工后電焊链接而成。结构牢固、合理紧凑。塑壳圆形管道离心风机制成二开式，沿中分水平面分為两半，外用螺栓连接。

　　3. 電机均用单支承外转子電机，绝缘等级為B级。根据客户需求我们可配专门的热保护器，当電机的内部温度达到135℃±5℃时，热保护器将会自动切断電流以保护電机。叶轮固定在電机外壳上，電机支撑端固定在電机支座上，電机支座固定在机壳顶板上，由電机外壳旋转直接驱动叶轮运转。

行业用途

　　圆形管道离心风机广泛应用于各类公共场所，包括宾馆、商场、医院、影剧院、歌舞厅、礼堂和學校等。是工业企业生产車间及民用、商用建筑工程中通风换气的理想选择。它能够有效排除有害气體和异味，保持室内空气的清新和流通。凭借其卓越的性能和可靠性，该系列风机已畅销全國各地，赢得了用户的高度评价和广泛好评。无论是在家庭、商业还是工业环境中，它都是通风换气的优选设备。

工作条件

　　1. 输送气體的种类：空气和其他不自然的、无腐蚀性的、对人體无害的气體。

　　2. 气體内的介质条件：气體内不得含有粘性物质，所含的尘土及硬颗粒物不大于120mg/m3.

　　3. 气體温度使用范围：-20℃~60℃。

　　4. 该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响電机使用寿命。如需装于室外，必须考虑電机的防雨措施。

　　5. 工作電源：115V/60Hz或230V，50/60Hz。

设计说明

　　1. 该管道风机属后弯离心通风机，在相同风量，风压情况下，其噪声比轴流风机低的多。

　　2. 本系列风机的风量、风压、噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送、排风系统。

　　3. 在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风正常使用。

　　4. 当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。风机配用单相(230V或115V)電机的電源接線图放置在风机電源接線盒内。

　　5. 风机运行时振动小，一般不需采用减震措施。若设计认為有必要，可在风机支承外加减振橡胶或减振弹簧。

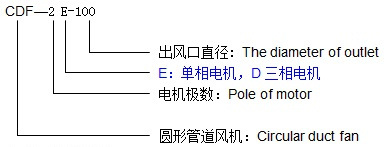

型号说明

产品认证

　　狮球公司的CDF系列圆形管道离心风机均已通过了美國UL认证、欧盟CE认证和中國CCC认证，确保了产品的安全性和高品质。这些國际认证不仅彰显了公司在产品质量和安全性能方面的卓越表现，也體现了我们在全球市场上的竞争力和可靠性。
