外转子离心风机

产品分类

　　我公司生产的YWF系列外转子离心风机可分為单相异步電容运转和三相异步运转两种产品。单相電容运转電机為230V，50/60Hz，三相异步运转電机為380V，50/60Hz。也可以根据客户要求生产不同電压、频率的電机。

　　根据风轮叶片形状和旋转方向的不同，可以分為前倾式离心风机和后倾式离心风机。(详见底部附1)

　　根据进风口的不同，可以分為单进风离心风机和双进风离心风机。(详见底部附2)

　　根据风轮的直径的不同，前倾式离心风机可分為133mm，140mm，150mm，160mm，180mm，200mm，225mm，250mm，280mm，315mm，355mm等共11种；后倾式分為133mm，190mm，225mm，250mm，280mm，310mm，355mm，400mm，450mm，500mm，560mm，630mm等共12种；双进风离心风机分為133mm，146mm，160mm，180mm等共4种。

行业应用

　　外转子离心风机广泛用于宾馆、饭店、工厂、实验室等建筑设施，作為空调的配套设备或通风换气之用。

　　前倾式离心风机：用于静压要求较高的场所，如与消防风机、新风系统、热交换器、抽油烟机、除尘机组、鼓风机、空气净化器、空气过滤器、屋顶风机、管道风机、饮水机、立式空调、空调天花机等设备配套使用。

　　后倾式离心风机：用于于静压要求较高，噪音要求更低的环境和空调系统，如与工业制冷系统、厨卫风机、消防风机、通信机房设备散热、小型冷凝机组、空气净化器、空气过滤器、屋顶风机、管道风机、冷风机组、模块机组、空调天花机等设备配套使用。

结构特点

　　外转子离心风机主要由过载热保护外转子電机、高效离心叶轮两部分组成。根据客户的要求，也可以生产带蜗壳和带法兰离心风机。该系列产品具有结构紧凑、安装方便、运行可靠、噪音低和高效节能等特点。

　　1. 叶轮由多个前倾式多翼叶轮或后倾式圆弧薄板形铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运行平稳可靠，具有良好的空气动力性能。

　　2. 蜗壳单进风和双进风离心风机壳體均采用镀锌钢板或不锈钢板，经机械化模具加工后電焊接而成。结构牢固、合理紧凑。

　　3. 電机均用单支承外转子電机，绝缘等级為B或F级供用户选择。根据客户需求我们可配专门的热保护器，当電机的内部温度达到135℃±5℃或150℃±5℃时，热保护器将会自动切断電流以保护電机。叶轮固定在電机外壳上，電机支撑端固定在電机支座上，電机支座固定在机壳顶板上，由電机外壳旋转直接带动叶轮运转。

设计选用

　　1. 外转子离心风机可以通过变压器或变频器实现无级变速，调速范围广。三相電机可以通过接線法Y/△转换来实现双速，单相電机可以采用抽头调速实现多种转速;可控硅调速器可以通过改变输入電压实现无级调速。

　　2. 我们的风量曲線测试是折算在密度為1.2Kg/m3,温度為20℃的空气状态下进行，严格按照國家标准进行，测得的风量曲線真实可靠，使用户更方便快捷地选择机型。

　　3. 技(jì )术参数中所示噪声是A声压级，根据國家要求，在进风口一米处测得。

　　4. 在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风正常使用。

　　5. 我司生产风机内安装永久润滑密封深沟球轴承。风机机械结构方面，通过结构有限元法，进行模态分析，得到风机的前两阶固有频率，设计使其遠离轴承的固有频率，避开共振區，以增加轴承寿命。根据应用场合和周围环境的不同，风机平均寿命在30000小时以上。

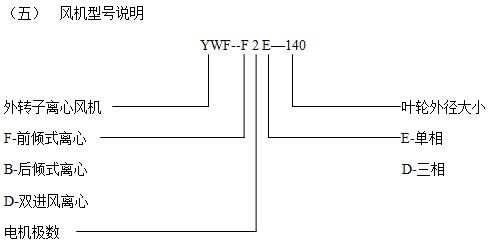

型号说明

产品认证

　　我公司所生产的所有YWF系列外转子离心风机产品均通过了美國的UL、欧洲的CE认证和中國的CCC认证。

附1：

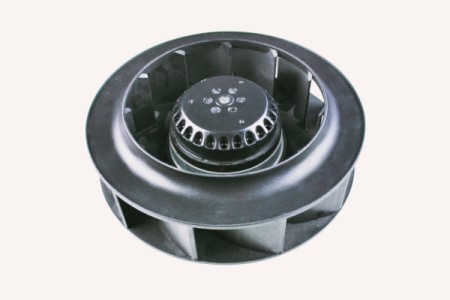

外转子后倾式离心风机

　　后倾式离心风机由过载热保护外转子電机、高效后倾式圆弧形离心叶轮两部分组成。叶轮全部采用模具化生产，经精密动平衡机器高速校验，具有體积小，效率高，风量大，振动小，噪音低，性能优越，安装调试方便等优点，是空调、净化、冷冻行业较理想的配套产品。广泛适用于宾馆、饭店、學校、工厂等场所和民用、工业建筑的通风换气，适用于对噪音要求严的环境及空调系统，如与工业制冷系统、厨卫风机、消防风机、通信设备散热器、小型冷凝机组、空气净化器、空气过滤器、屋顶风机、管道风机、冷风机组、模块机组、空调天花机等设备配套使用。

附2：

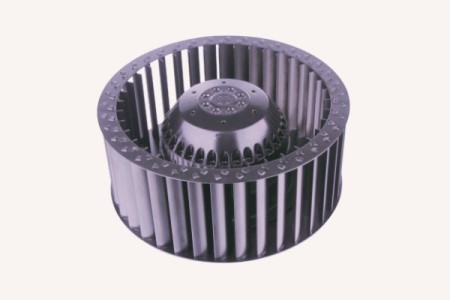

外转子单进风离心风机

　　单进风前倾式离心风机根据风机外形可分為蜗壳前倾式离心风机和常规前倾式离心风机两种。蜗壳前倾式离心风机共有133mm，140mm，150mm，160mm，180mm五种风机。常规前倾式有200mm，225mm，250mm，280mm，315mm，355mm六种风机。

　　前一种风机主要有用镀锌钢板或不锈钢板制成的蜗壳壳體、过载热保护外转子電机、高效离心叶轮三部分组成。后一种由多翼前倾式离心叶轮和带有过载热保护外转子的電机组成。前一种電机主要与各种通风柜、风机箱、抽油烟机、工业制冷系统、除尘机组等配套使用。后一种用于中央空调、新风系统、空气净化过滤设备、管道通风设备等。

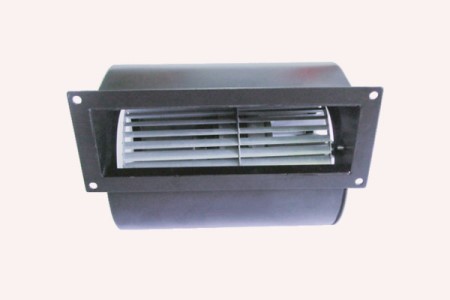

外转子双进风离心风机

　　双进风蜗壳离心风机是我公司吸收國内外先进技(jì )术研制开发生产的离心风机，由蜗型机壳、外转子電机、多翼前向式离心叶轮三部分组成。壳體均采用镀锌钢板或不锈钢板，经机械化模具加工后電焊接而成，结构牢固、合理紧凑。风量為510到2000立方米/小时，风轮直径从133mm到180mm，共有4种型号。叶轮全部采用模具化生产，经精密动平衡机器高速校验，具有體积小，效率高，风量大，振动小，噪音低，性能优越，安装调试方便等优点，是空调、净化、冷冻行业较理想的配套产品。广泛适用于宾馆、饭店、學校、工厂等场所和民用、工业建筑的通风换气，适用于对噪音要求严的环境及空调系统。
