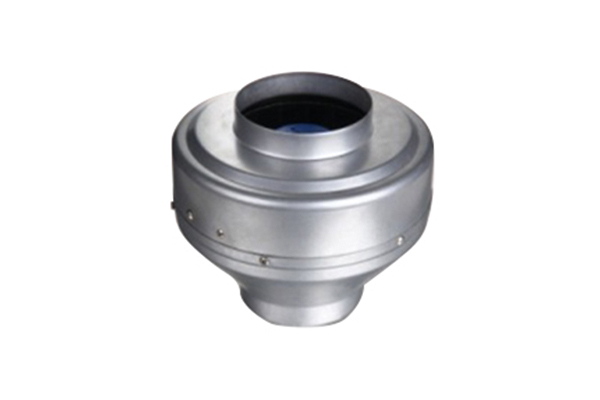

铁壳后倾式圆形管道离心风机

1.产品简介

　　CDF系列铁壳后倾式圆形管道离心风机是先进冷拉成型技(jì )术与空气动力學结合的新型直通离心式管道风机。进风口和出风口尺寸相同，可直接与圆形螺旋风管(或PVC管)连接，能够极大地节省管道安装费用。该系列产品的叶轮由多个后倾圆弧形铝合金叶片、前盘、后盘等部分组成，均用钢板制造，并经静、动平衡校正，空气运行良好，效率高，运转平稳可靠。该系列管道风机按照出风口直径共分為7个型号，依次排列為100mm，125mm，150mm，160mm，200mm，250mm，315mm。可以安装在管道的任意位置，也适合不同角度的安装，简单方便。我们的产品设计工艺先进，结构紧凑，风道流畅，整机无需喷涂处理，使用更环保，可以用于输送空气或其他不自然、不自爆、无缠绕性、对人體无害、对钢铁材料无腐蚀的气體。是宾馆、饭店、礼堂、影剧院、地下室、厂矿企业等场所建筑楼宇和厨房卫生间的通风换气的理想产品，是高层建筑用消防排烟风机的更新换代产品，现已畅销全國各地，深受用户好评。

　　铁壳后倾式圆形管道离心风机按出风口的直径共分為7种机号，依次排列為100mm、125mm、150mm、160mm、200mm、250mm、315mm。下文中是这些铁壳后倾式圆形管道离心风机的尺寸(精确到毫米)、電压、频率、输入功率、電流、转速、電容等参数。

　　狮球圆形管道离心风机的分类、结构特点、行业用途、工作条件、设计说明、型号说明、产品认证等信息详见：圆形管道离心风机CDF系列产品概述。

2. 技(jì )术参数

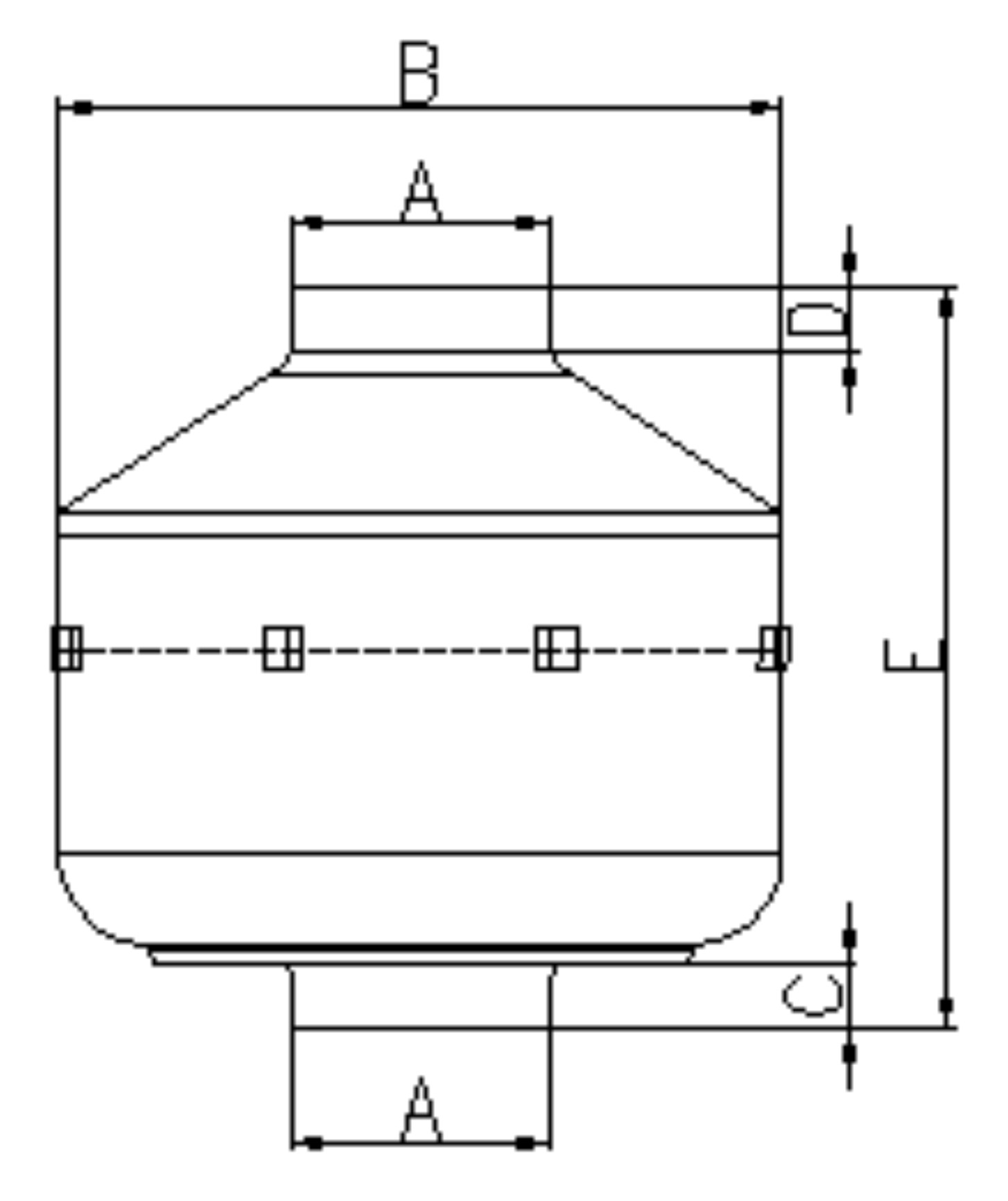

3.外形尺寸图

4.风量曲線图

说明：(红線為60Hz曲線，黑線為50Hz曲線)

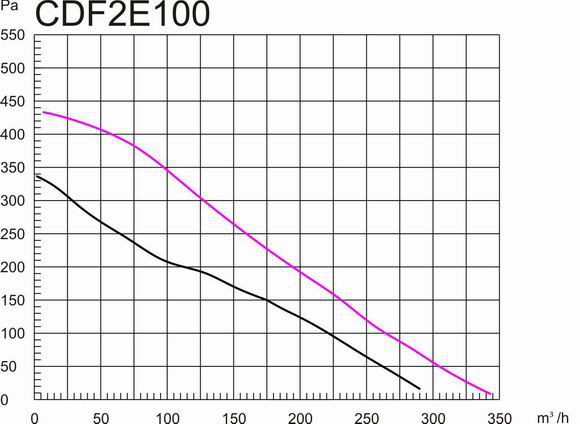

铁壳后倾式圆形管道离心风机100mm风量风压曲線图

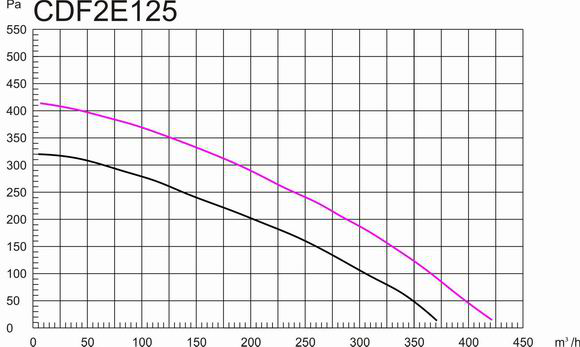

铁壳后倾式圆形管道离心风机125mm风量风压曲線图

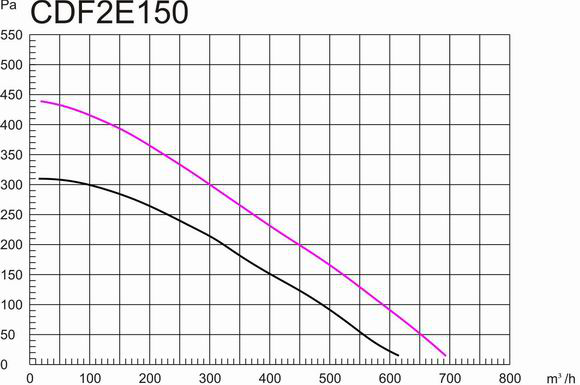

铁壳后倾式圆形管道离心风机150mm风量风压曲線图

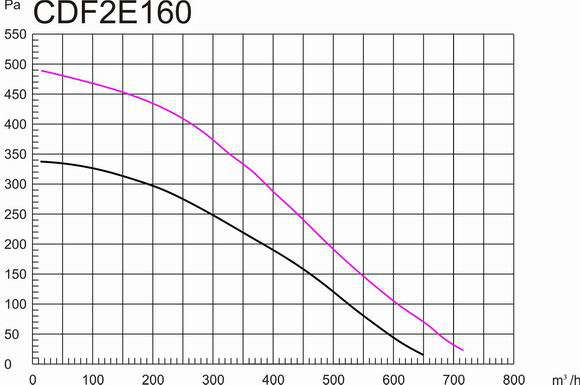

铁壳后倾式圆形管道离心风机160mm风量风压曲線图

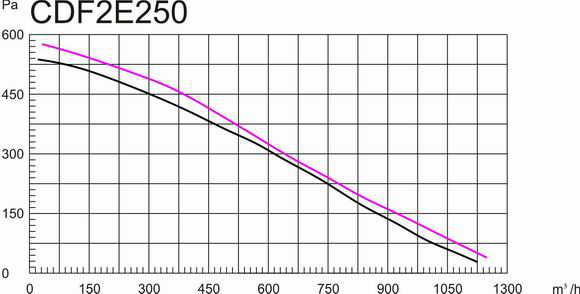

铁壳后倾式圆形管道离心风机250mm风量风压曲線图

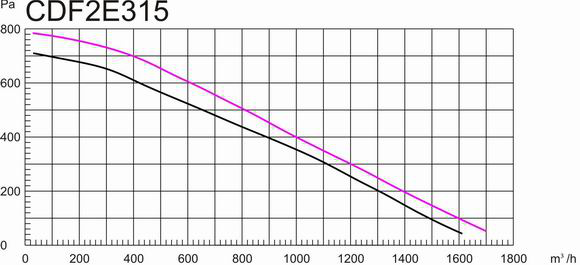

铁壳后倾式圆形管道离心风机315mm风量风压曲線图

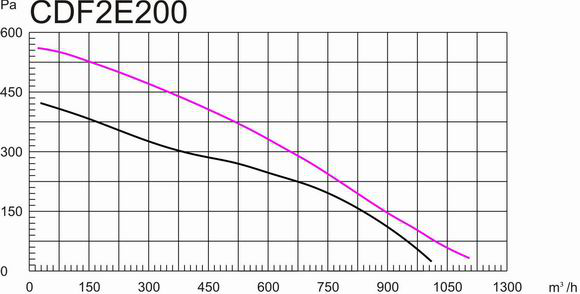

铁壳后倾式圆形管道离心风机200mm风量风压曲線图
