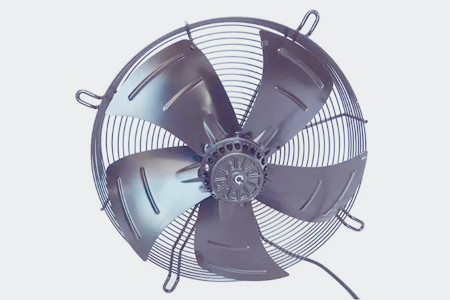

外转子轴流风机

产品类型

　　狮球公司生产的YWF系列外转子轴流风机有单相异步電容运转和三相异步运转两种電机类型。其中单相電机支持120V/60Hz或220-240V/50-60Hz的工作電压与频率，而三相電机则适用于380V/50-60Hz的電压和频率标准。此外，还能够根据客户的特定需求定制不同電压和频率的電机产品。

　　该系列风机覆盖了广泛的尺寸范围，叶轮直径从200mm至900mm不等，总共有13种型号可供选择。叶片的设计也十分多样化，包括5片和7片两种配置，材质方面则提供了低碳钢和塑料两种选项。叶片的角度同样具备多种选择，确保用户可以根据实际需要挑选合适的配置。

　　在风向设计上，该类风机既可作為吹风装置也可用作吸风装置。当气流从风叶流向网罩时，即為吸风模式；反之，若气流从网罩流向风叶，则為吹风模式。此外，还可以通过观察外转子引出線端的叶片形状来辨别风机的工作模式（叶片凹入表示吸风，凸出则意味着吹风）。

　　基于不同的防护等级，YWF系列外转子轴流风机可分為IP54、IP44以及全开式三种类型。IP54等级的产品适用于保鲜冷库、蒸发器、冷风机、冷水机和冷凝机组等环境；IP44等级的产品广泛应用于中央空调、取暖器、热泵、除湿机和通风循环系统中；而全开式风机则特别适合于空气较為清洁、湿度较低的场合，如空气净化器等设备。

　　此外，该系列风机还提供多种网罩样式的选择，包括带网罩和不带网罩两种，具體样式涵盖平板式、凹网式、墙形平网式和墙形凹网式等。安装方式也十分灵活，支持网罩式、圆筒式、圆框式、导风面板式(圆筒式)和导风筒式等多种安装形式。

　　為了满足不同应用场景的需求，狮球还提供了单速、双速和三速電机的定制服務，确保用户能够找到适合自身需求的产品。

行业应用

　　外转子轴流风机以其结构紧凑、安装便捷、运行稳定、大风量、低噪音和高能效等特性而著称。该产品广泛应用于各类建筑设施，如宾馆、饭店、工矿企业、办公楼和影剧院等，不仅适合作為冷柜冷库的配套设备，还能用于通风散热等多种用途。其适用范围还包括但不限于超市冷柜冷库、制冰机、冷风机、冷水机、冷凝机组等制冷设备，以及除湿机、蒸发器、边墙风机、消防风机和中央空调风机等设备。

　　根据不同安装方式，此类风机的应用场景也更加的多样化。

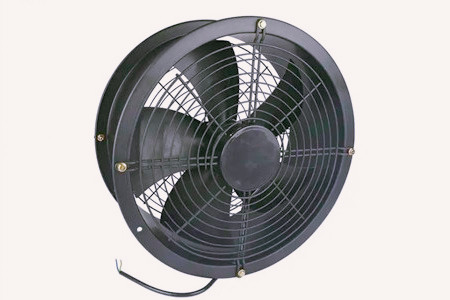

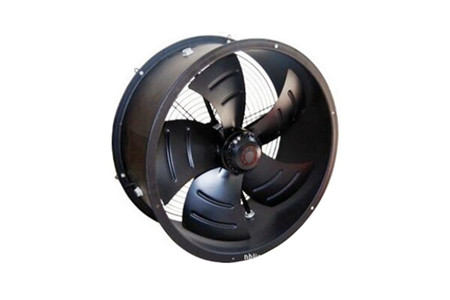

　　导风筒式：特别适合于建筑内部的通风换气，為室内环境提供新鲜空气，保持空气流通。

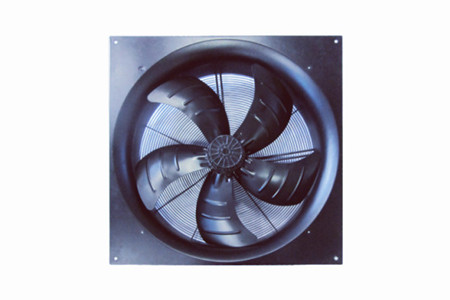

　　导风面板式：常用于冷风机、蒸发器、空调室外机、散热器和除湿器等设备，以提高这些设备的工作效率和效果。

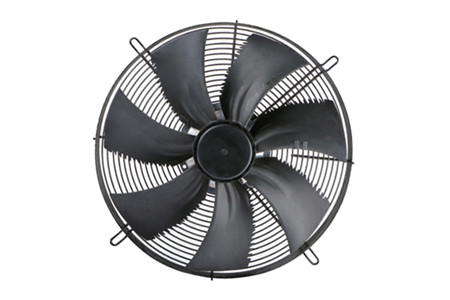

　　网罩式：与取暖器、電焊机、高低温箱、空调模块机、中央空调室外机组等设备配套使用，适用于厨房、卫生间、浴场、酒吧、宾馆、歌剧院等场所的通风换气，同时也可与保鲜冷库、冷柜等设施搭配使用，以确保良好的通风效果和温度控制。

　　通过这些多样化的安装方式和广泛的应用领域，外转子轴流风机成為了众多行业和场所的理想选择，不仅提升了设备的性能，也為用户带来了更加舒适和健康的生活环境。

结构特点

　　狮球公司的外转子轴流风机采用了精心设计的结构，主要包括风叶、外转子電机、网罩和引接線等关键组件。通过运用先进的结构有限元计算技(jì )术，我们对产品的强度进行了校核，并进行了模态分析和谐响应分析，确保了风机具有结构稳定、安全可靠、振动轻微、噪音低及强大的抗干扰能力等显著优势。

　　為了更好地满足客户的具體需求，我们还提供了一系列定制化选项，例如安装热保护器、接線盒等附加部件，以及选择圆筒式、方框式等不同的安装方式。

　　我们的风机叶片严格遵循空气动力學和声學原理进行设计，从叶尖到叶根按照特定规律进行扭曲处理。叶片采用优质钢片或塑料材料制造，并经过严格的动平衡校正，确保了风机具有出色的启动性能、平稳的运行状态和低噪声水平。这一设计理念不仅提升了产品的整體性能，还為客户创造了更為安静舒适的使用體验。

工作原理

　　外转子轴流风机的核心部件是一个外部带有叶片的旋转转子，转子安装在電机外部，通过電机直接驱动旋转。当電机启动后，转子开始高速旋转，叶片随之运动，产生强大的气流。空气从风机的进风口沿轴向进入，经过旋转叶片的加速作用，沿着轴向被推出风机的出风口，形成连续的气流。这种设计使得空气在流动过程中受到的阻力较小，提高了通风效率。同时，由于外转子设计，電机和叶片之间的传动更加直接，减少了能量损失，进一步提升了风机的整體性能。

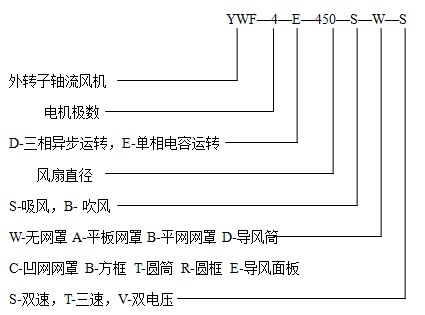

型号说明

设计选用

　　1. 外转子轴流风机可以通过变压器或变频器实现无级变速，调速范围广。三相電机可以通过接線法Y/△转换来实现双速或双電压，单相電机可通过抽头调速实现多种转速；可控硅调速器可以通过改变输入電压实现无级调速。

　　2. 我们的风量曲線测试是折算在密度為1.2Kg/m3，温度為20℃的空气状态下进行，严格按照國家标准进行，测得的风量曲線真实可靠，使用户更方便快捷地选择机型。

　　3. 技(jì )术参数中所示噪声是A声压级，根据國家要求，在进风口一米处测得。

　　4. 我司生产风机内安装永久润滑密封深沟球轴承。风机机械结构方面，通过结构有限元法，进行模态分析，得到风机的前两阶固有频率，设计使其遠离轴承的固有频率，避开共振區，以增加轴承寿命。根据应用场合和周围环境的不同，风机平均寿命在30000小时以上。

　　5. 電机可以直接引線或在電机底部安装有接線盒，引線的特殊長度及接線盒需特殊说明。

　　6. 单相電机内部均设有热保护器，可在-30℃~60℃的环境中运行。三相電机若需要安装热保护器，订货时应说明。電机的防护等级有IP54和IP44。

　　7. 绝缘等级：B级或F级。与环境温度较高的使用场合，我司采用F级绝缘B级考核。

　　8. 我司还专门生产長轴外转子電机、带法兰外转子风机電机。若客户只需要外转子電机(不带风叶和网罩，型号不带安装直径和风叶直径)用于离心风机时，应提供電机工作点的转速，功率和安装数据，较好能提供风轮和蜗壳样品。

　　9. 電机使用前，必须将電机接地線与外部接地装置有效连接。

安装说明

　　正确的安装外转子轴流风机不仅能够保证其正常运行，还能提高效率并延長使用寿命。

　　1.安装位置应选择通风良好的地方，并避免高温、高湿或有腐蚀性气體的环境。

　　2.安装基础要坚固且水平，以确保风机运行平稳，减少振动和噪音。

　　3.连接管道的设计也非常重要，应尽量减少弯头的数量，避免直角转弯，以降低风阻，提高通风效率。管道连接处需密封良好，防止空气泄漏。此外，根据实际情况选择合适的连接方式，如法兰连接或软连接，以适应不同的安装条件。

　　4.電气安装方面，必须确保风机的電压和频率与提供的電源相匹配，并安装必要的電气保护装置，如断路器和漏電保护器，以保障用電安全。

　　5.风机的安装方向也很关键，应确保风机的吸入侧面向需要通风的區域，排出侧朝向室外或需要排风的方向，必要时可适当调整安装角度以优化气流方向。

　　6.维护保养也是确保风机長期稳定运行的重要环节。定期清理风机叶片和外壳上的灰尘，保持内部清洁;按照制造商的建议对风机进行润滑，尤其是轴承部分;定期检查风机各部件的工作状态，及时更换损坏的部件。

　　7.安全也是不可忽视的因素。应在风机周围设置适当的警示标志，提醒人员注意安全；对于可能产生较大噪声和振动的场合，采取隔音和减振措施，以保护工作人员的健康。

产品认证

　　本公司生产的YWF系列外转子轴流风机均已获得國际权威认证，包括美國的UL认证、欧洲的CE认证以及國内的CCC认证。这些认证不仅彰显了我们产品的高质量标准和安全性，也體现了我们在全球市场上的竞争力和承诺。
