单进风前倾式蜗壳离心风机YWFF120

1.产品简介

　　YWFF120型单进风前倾式蜗壳离心风机的风轮直径為120mm，由额定電压為230V，频率為50Hz的2极单相電容電机组成，适用于不同的國家和地區以及对转速有特殊要求的客户。额定電流分别為0.31A，最高转速可达到2450rpm，可输送的最大风量為160m3/h。它由高效外转子交流電机、镀锌钢板蜗壳、多翼前倾式离心叶轮、免维护深沟球滚珠轴承、静電粉末喷塑转子组成。IP54或IP44防护等级、B级或F级绝缘等级、S1连续运作模式、内置过载热保护器、产品都通过了美國UL和欧洲CE产品认证，防护等级為IP54和IP44，绝缘等级為B级和F级。具有使用寿命長、免维护、高效率、低功耗，高经济性，设计紧凑，节省空间，美观，低压启动等特点。产品广泛适用于學校、医院、宾馆等场所的通风换气，与各种通风柜、风机箱、抽油烟机、工业制冷系统、除尘机等配套使用。

　　单进风前倾式离心风机根据风机外形可分為蜗壳前倾式离心风机和常规前倾式离心风机两种。蜗壳前倾式离心风机共有120mm、133mm、140mm、150mm、160mm、180mm等六种，常规前倾式离心风机有200mm、225mm、250mm、280mm、315mm、355mm、400mm、450mm等八种。

　　前一种风机主要采用镀锌钢板或不锈钢板制成的蜗壳壳體、过载热保护外转子電机、高效离心叶轮等三部分组成，主要与各种通风柜、风机箱、抽油烟机、工业制冷系统、除尘机组等配套使用。后一种风机由多翼前倾式离心叶轮和带有过载热保护外转子的電机组成，多用于各种中央空调、新风系统、空气净化过滤设备、管道通风设备等。

　　狮球离心风机的分类、产品应用、风机结构、设计选用说明、风机型号说明、产品认证详见：外转子离心风机YWF系列产品概述

2.技(jì )术参数

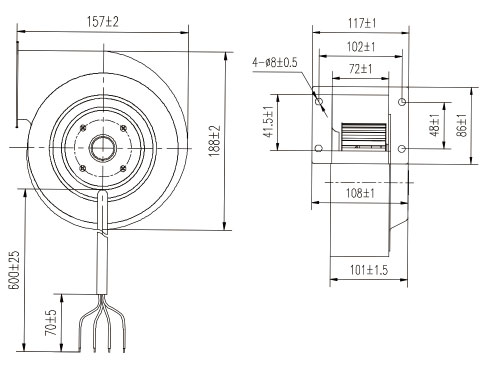

3.外形尺寸图

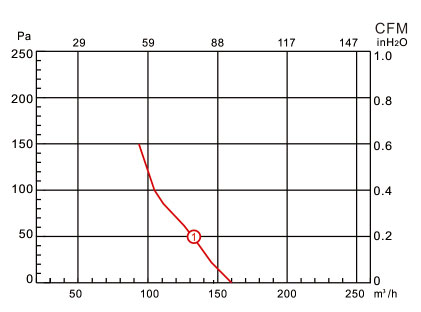

4.风量风压曲線图
