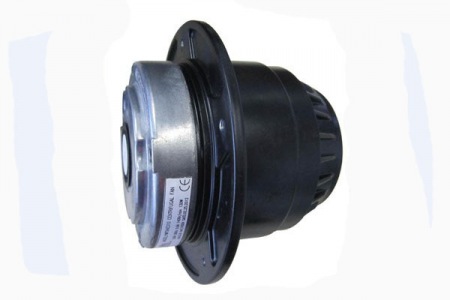

带法兰外转子风机電机

1.产品简介

　　92系列带法兰外转子风机電机是额定電压有220V和120V的带法兰外转子风机電机。電机极数有2极和4极两种可供选择，根据定子铁芯的叠厚可分為15mm，25mm，35mm和42mm四种，最高转速可达到2800rpm。产品通过了UL和CE认证，具有参数范围广、运行平稳可靠等优点，与离心风轮相配套，组成离心风机，广泛用于消防风机、新风系统、热交换器、抽油烟机、空气净化器、空气过滤器、冷风机等设备上。

2.技(jì )术参数

型号     Model	额定電压Voltage V	频率Frequency Hz	额定電流Current A	输入功率 Input Power W	转速Speed   RPM	電容Capacitor μF	净重Netweight Kg	曲線   Curve
YWF-2E-92-15	220	50	0.25	55	2300	2	1.0	1
	120	60	0.65	75	2500	8	1.0	a
YWF-4E-92-15	220	50	0.2	55	1200	1.5	1.0	2
	120	60	0.35	40	1700	5	1.0	b
YWF-2E-92-25	220	50	0.4	80	2400	3	1.5	3
	120	60	1.05	120	2800	10	1.5	c
YWF-4E-92-25	220	50	0.3	65	1250	2	1.5	4
	120	60	0.55	65	1600	8	1.5	d
YWF-2E-92-35	220	50	0.65	145	2500	4	2.0	5
	120	60	1.75	210	2500	16	2.0	e
YWF-4E-92-35	220	50	0.45	100	1300	3	2.0	6
	120	60	0.85	100	1550	10	2.0	f
YWF-2E-92-42	220	50	0.97	215	2500	6	2.2	7
	120	60	2	235	2600	24	2.2	g
YWF-4E-92-42	220	50	0.6	130	1250	5	2.2	8
	120	60	1.2	140	1500	20	2.2	h

3.结构图纸

4.扭矩图

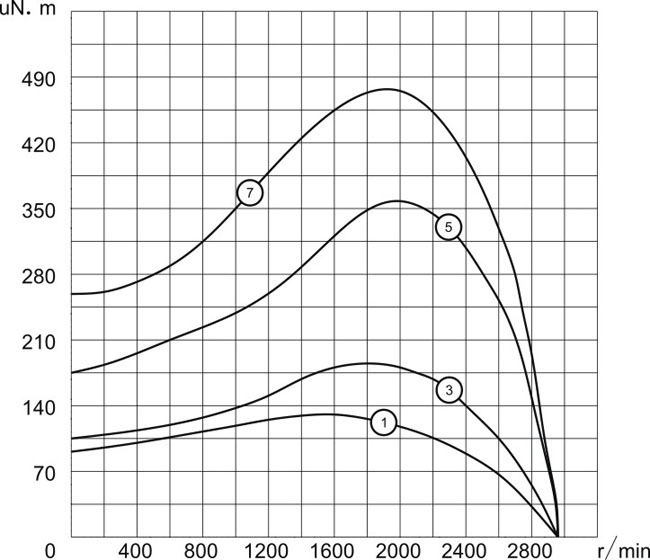

　　A. 2P-220V/50Hz扭矩

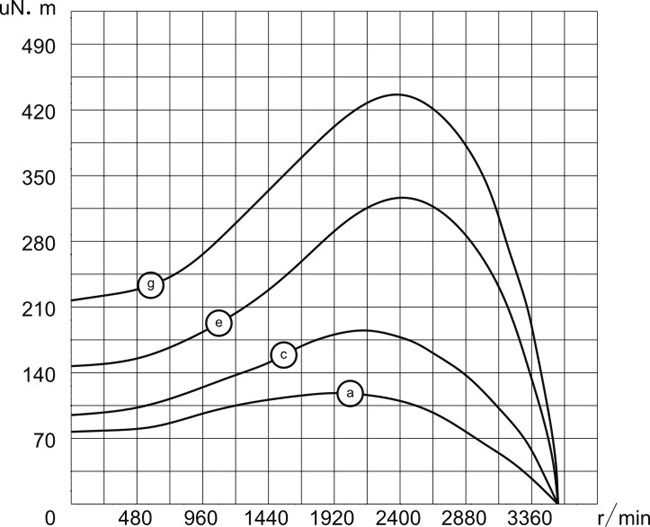

　　B. 2P-120V/60Hz扭矩

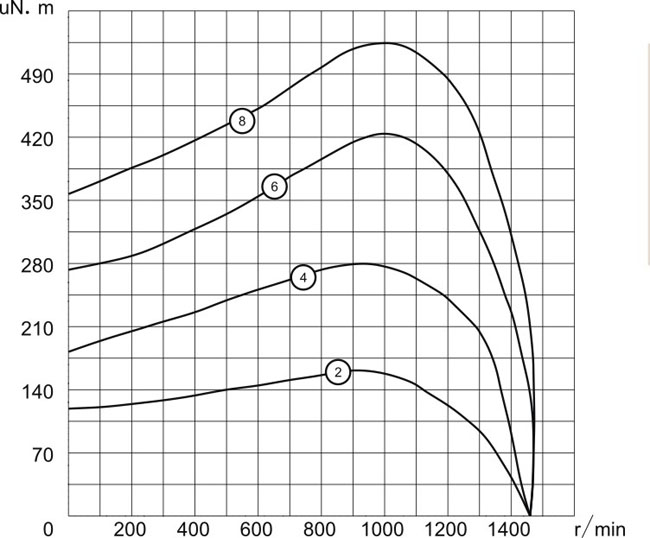

　　C. 4P-220V/50Hz扭矩

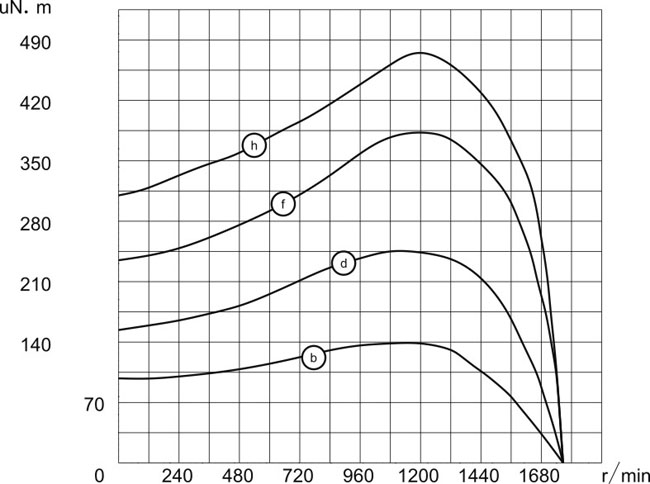

　　D. 4P,120V/60Hz扭矩图
